電動襯氟蝶閥
 |
 |
| D971F46對夾式電動襯氟蝶閥 |

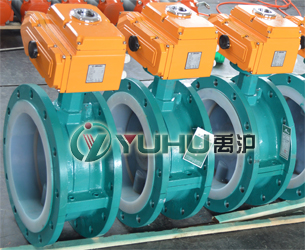

D941F46法蘭式電動襯氟蝶閥 |
一、電動襯氟蝶閥 產品概述
上海禹滬公司生產的電動襯氟蝶閥是采用電子式電動執行機構與襯氟蝶閥配套而成電動襯氟蝶閥有開關型和調節型兩種。開關型電動襯氟蝶閥直接接入220V電源進行正反轉控制即可，并輸出兩對無源觸點反饋信號。調節型電動襯氟蝶閥輸入控制信號（4～20mADC或1～5VDC）及單相電源即可控制運轉，電動襯氟蝶閥具有功能強、體積小、輕便宜人，性能可靠、配套簡單、流通能力大。電動襯四氟蝶閥是在過流部件、閥體、蝶板、閥桿上采用襯里技術襯里較厚的高分子材料，防腐蝕性能優良，可適用于任何濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質，電動襯四氟蝶閥是化工、石油、醫藥、食品、鋼鐵冶煉、造紙、水電等系統的氣體、液體、半流體的管路和容器上作截流和調節設備使用的理想產品，并可取代閘閥、截止閥和其它類型的切斷、調節閥門。
二、電動襯氟蝶閥 產品特點
全襯聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料襯里蝶閥，具有耐腐蝕、無泄漏、壽命長等優點。襯四氟電動蝶閥適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。
（1）小型輕便，容易拆裝及維修，并可在任意位置安裝。
（2）結構簡單、緊湊，90°回轉開啟迅速。3
（3）操作扭矩小，省力輕巧。
（4）流量特性趨於直線，調節性能好。
（5）密封材料耐老化、耐腐蝕、可適用多種介質。
三、電動襯氟蝶閥 技術參數
| 稱通經DN(mm) |
50～1600 |
| 公稱壓力PN(MPa) |
0.6 |
1.0 |
1.6 |
| 密封試驗(MPa) |
0.66 |
1.1 |
1.76 |
| 強度試驗(MPa) |
0.9 |
1.5 |
2.4 |
| 適用溫度 |
氟橡膠：-20℃～200℃ |
| 適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體 |
| 泄漏率 |
符合GB/T13927-92標準 |
| 驅動方式 |
電動 |
| 配置執行機構 |
可配PSQ、HQ、UNIC、361RS、JO等系列角行程電動執行機構 |
| 控制方式 |
開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制) |
四、電動襯氟蝶閥 執行器技術參數
| 執行器類別 |
標準精小型電動執行器 |
3610R電子式執行器參數 |
HQ防爆型執行器參數 |
| 電源電壓 |
標準：220V AC單相? 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC |
| 輸出力矩 |
50N·M～2000N·M |
50N·M～1500N·M |
50N·M～3000N·M |
| 動作范圍 |
0～90° 0～360° |
0～90° |
0～90°、0°～270°可選 |
| 控制方式 |
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) |
| 動作時間 |
15秒/30秒/60秒 |
10秒/15秒/30秒 |
18S～112S |
| 保護裝置 |
過熱保護 |
過載保護 |
內置過熱保護、過載保護 |
| 環境溫度 |
-30°～60° |
-30°～60° |
-20℃～+70℃ |
| 手動操作 |
同附帶手柄操作 |
同附帶手柄操作 |
機械離合機構，配手輪操作 |
| 機械限位 |
電氣、機械二重限位 |
電氣、機械二重限位 |
2個外部調整螺栓 |
| 防護等級 |
IP65 |
IP55 |
IP65、IP67、可定制IP68 |
| 防爆等級 |
無防爆 |
ExdⅡ BT4 |
ExdⅡ BT4,ExdⅡ CT6 |
| 位置測量 |
可選裝開關或電位計 |
比例控制單元 |
電位計、比例控制單元 |
| 驅動電機 |
8W/E |
AC可逆電機 |
鼠籠式異步電機 |
| 進線接口 |
PE1/2〞進線線鎖 |
2-PF 1/2〞進線線鎖 |
2個 PF 3/4” |
| 殼體材料 |
鋁合金 |
鋼，鋁合金 |
鋼，鋁合金，鋁青銅，聚碳酸脂 |
| 外涂層 |
干粉，環氧聚酯，具有超強防腐功能 |
五、電動襯氟蝶閥 零件材料
| 零件名稱 |
材料 |
| 閥體 |
(球墨鑄鋼、鑄鋼、不銹鋼)+F46 |
| 蝶板 |
(灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料)+F46 |
| 閥桿 |
2Cr13、不銹鋼 |
| 填料 |
O型圈、柔性石墨 |
六、電動襯氟蝶閥 性能規范
| 公稱通徑 |
DN（mm） |
50～1600 |
| 公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
| 試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
| 密封試驗 |
0.66 |
1.1 |
1.76 |
| 氣密封試驗 |
0.6 |
0.6 |
0.6 |
| 適用溫度 |
≤150℃ |
| 適用介質 |
具有腐蝕性介質 |
七、電動襯氟蝶閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、電源電壓等。
盡量詳細提供以上技術參數，方便我公司經營及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
溫馨提示：如需詳細產品資料，請與本公司技術部或銷售部聯系，聯系電話021-51078175。
相關名稱：電動襯氟蝶閥,D971F46電動襯四氟蝶閥,耐腐蝕電動蝶閥
