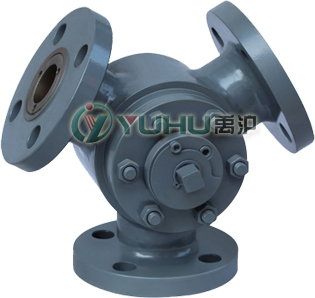

| 120°三通Y型球閥 |
Q42F-Y三通Y型球閥的閥座密封根據工況不同，可分別采用軟密封、噴焊鎳基合金(硬度大于HRC60)、超音速涂鎢鈷合金(硬度大于HRC70)及特種硬化材料等多種先進工藝，適用各種苛刻工況，軟密封適用200℃以下工況，硬密封碳鋼不超過425℃。Y型三通球閥有相互成120°和兩通孔成135°，根據需要可實現對介質流向切換兩種工況。
Q42F-Y三通Y型球閥有相互成120°或135°的通道，密封面可采用聚四氟乙烯（≤200℃）、對位聚苯（≤300℃）、或硬質合金（≤600℃）等，可滿足不同的工況要求。主要用于介質流向的切換，能比相互垂直的兩個通道三通球閥流阻更小。本閥結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等工作介質等。Y型三通球閥的閥座密封根據工況不同，可分別采用軟密封、噴焊鎳基合金（硬度大于HRC60）、超音速涂鎢鈷合金（硬度大于HRC70）及特種硬化材料等多種先進工藝，適用各種苛刻工況，軟密封適用200℃以下工況，硬密封碳鋼不超過425℃，不銹鋼不硬密封不超過350℃。 Y型三通球閥有相互成120°和兩通孔成135°，根據需要可實現對介質流向切換兩種工況。
| 產品型號 | Q42F/Y | ||
|---|---|---|---|
| 閥體 | WCB | CF8 | CF8M |
| 球體 | WVB+ENP | CF8 | CF8M |
| 閥桿/固定圈 | 2Cr13 | 304 | 316 |
| 閥座 | PTFE | PTFE | PTFE |
| O形圈/填料 | PTFE/硬質合金 | PTFE/硬質合金 | |
| 適用介質 | 水、油、蒸汽等 | 酸等腐蝕性介質 | |
| 適用溫度 | -29-425℃ | -29-425℃ | |
| 蝸輪Y型三通球閥 | Q后插入“3”表示，示例：Q342F/Y | ||
| 氣動Y型三通球閥 | Q后插入“6”表示，示例：Q642F/Y | ||
| 電動Y型三通球閥 | Q后插入“9”表示，示例：Q942F/Y | ||
選型時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司經營部訂購；
3、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
