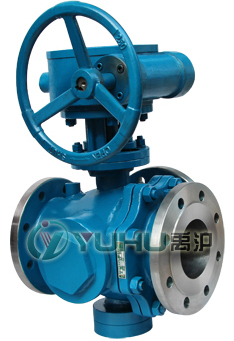

Q348/49F固定式三通球閥
 |
| Q348/49F固定式三通球閥 |
一、固定式三通球閥 產品概述
上海禹滬公司生產的固定式三通球閥采用固定球，彈簧或碟簧加載的四面閥座結構，密封可靠，開關輕便。此結構球體不同，有T形三通球閥和L型三通球閥之分，其中T形三通球閥可實現對介質的分流或混流四種工況，根據需要可選擇其中兩種或三種進行組合；L形三通球閥可實現對介質流向切換兩種工況。
二、固定式三通球閥 性能規范
| 產品型號 |
Q48F、Q49F-10C-40
|
Q48F、Q49F-10P-40P |
| 閥體 |
WCB |
CF8 |
| 球體 |
CF8 |
CF8 |
| 閥桿/固定軸 |
2Cr13 |
304 |
| 密封圈 |
PTFE |
PTFE |
| 閥座 |
2Cr13 |
F304 |
| 填料 |
PTFE+O形圈 |
PTFE+O形圈 |
| 適用介質 |
水、油、蒸汽等 |
酸等腐蝕性介質 |
| 適用溫度 |
-29-200℃ |
-29-200℃ |
| 蝸輪固定三通球閥 |
Q后插入“3”表示，示例：Q348F-16C |
| 氣動固定三通球閥 |
Q后插入“6”表示，示例：Q648F-150LB |
| 電動固定三通球閥 |
Q后插入“9”表示，示例：Q948F-10C |
三、固定式三通球閥 零件材料
| 零件名稱 |
國標材質 |
美標材質 |
| 閥體、閥蓋 |
WCB |
A216-WCB |
| 密封圈 |
PTFE、對位聚苯 |
PTFE、對位聚苯 |
| 球體 |
1Cr18Ni9Ti |
SS 304 |
| 閥座、閥桿 |
2Cr13 |
A246-416 |
| 雙頭螺栓 |
35CrMoA |
A193-B7 |
四、固定式三通球閥 產品選型
選型時請填寫《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司經營部訂購；
3、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
溫馨提示：如需詳細產品資料，請與本公司技術部或銷售部聯系，聯系電話021-51078175。
相關名稱：固定式三通球閥,Q348F固定式三通L型球閥
