上海禹滬公司的Q11F手動內螺紋球閥(一片式球閥、二片式球閥、三片式球閥)閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。手動內螺紋球閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式球閥、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置。內螺紋球閥可設置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。手動內螺紋球閥主要用途如下：
手動內螺紋球閥(一片式球閥、二片式球閥、三片式球閥)適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。 選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
 |
 |
|---|---|
| 一片式內螺紋球閥 | 一片式內螺紋球閥 尺寸圖 |
| 序號NO | 零件名稱 | 材質 |
|---|---|---|
| 1 | 密封圈 | 聚四氟乙烯PTFE |
| 2 | 球體 | 不銹鋼SS316 |
| 3 | 密封墊 | 聚四氟乙烯PTFE |
| 4 | 閥蓋 | 不銹鋼SS316 |
| 5 | 閥體 | 不銹鋼CF8M |
| 6 | 閥桿 | 不銹鋼SS316 |
| 7 | 止推墊圈 | 聚四氟乙烯PTFE |
| 8 | 填料 | 聚四氟乙烯PTFE |
| 9 | 填料壓蓋螺母 | 不銹鋼SS304 |
| 10 | 墊圈 | 不銹鋼SS304 |
| 11 | 閥桿螺母 | 不銹鋼SS304 |
| 12 | 手柄套 | 塑料 |
| 13 | 手柄 | 不銹鋼SS304 |
| SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
|---|---|---|---|---|---|---|---|---|
| D | 5.0 | 7.0 | 9.2 | 12.5 | 15.0 | 20.0 | 24.5 | 32 |
| L | 40 | 45 | 58 | 60 | 72 | 78 | 83 | 100 |
| H | 35 | 37 | 43.5 | 47 | 50 | 57 | 69 | 74.5 |
| E | 64 | 70 | 90 | 90 | 103 | 103 | 127 | 127 |
| 重量WT(g) | 55 | 95 | 165 | 250 | 405 | 625 | 850 | 1400 |
 |
 |
|---|---|
| 二片式內螺紋球閥 | 二片式內螺紋球閥 尺寸圖 |
| 序號NO. | 零件名稱 | 材質 | |
|---|---|---|---|
| 不銹鋼 | 碳鋼 | ||
| 1 | 閥體 | 不銹鋼CF8M | 碳鋼WCB |
| 2 | 球體 | 不銹鋼SS316 | 不銹鋼SS304 |
| 3 | 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 4 | 密封墊 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 5 | 閥蓋 | 不銹鋼CF8M | 碳鋼WCB |
| 6 | 閥桿 | 不銹鋼SS316 | 不銹鋼SS304 |
| 7 | 止推墊圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 8 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 9 | 填料壓蓋螺母 | 不銹鋼SS304 | 不銹鋼SS304 |
| 10 | 手柄 | 不銹鋼SS304 | 不銹鋼SS304 |
| 11 | 墊圈 | 不銹鋼SS304 | 不銹鋼SS304 |
| 12 | 閥桿螺母 | 不銹鋼SS304 | 不銹鋼SS304 |
| 13 | 手柄套 | 塑料 | 塑料 |
| SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | 21/2" | 3" | 4" |
|---|---|---|---|---|---|---|---|---|---|---|---|
| D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
| L | 55 | 55 | 65 | 75 | 88 | 102 | 110 | 125 | 162 | 189 | 260 |
| H | 50 | 50 | 60 | 64 | 71 | 78 | 86 | 95 | 130 | 148 | 180 |
| E | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
| 重量WT(g) | 225 | 225 | 390 | 502 | 850 | 1502 | 2020 | 3625 | 4700 | 7700 | 14850 |
 |
 |
|---|---|

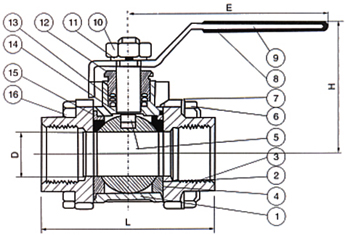

| 三片式內螺紋球閥 | 三片式內螺紋球閥 尺寸圖 |
| 序號NO. | 零件名稱 | 材質 | |
|---|---|---|---|
| 不銹鋼 | 碳鋼 | ||
| 1 | 閥體 | 不銹鋼CF8M | 碳鋼WCB |
| 2 | 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 3 | 閥蓋 | 不銹鋼CF8M | 碳鋼WCB |
| 4 | 球體 | 不銹鋼SS316 | 不銹鋼SS304 |
| 5 | 閥桿 | 不銹鋼SS316 | 不銹鋼SS316 |
| 6 | 螺母 | 不銹鋼SS304 | FCD45 |
| 7 | 墊圈 | 不銹鋼SS304 | FCD45 |
| 8 | 手柄套 | 塑料 | 塑料 |
| 9 | 手柄 | 不銹鋼SS304 | 不銹鋼SS304 |
| 10 | 閥桿螺母 | 不銹鋼SS304 | B7 |
| 11 | 墊圈 | 不銹鋼SS304 | 不銹鋼SS304 |
| 12 | 填料壓蓋螺母 | 不銹鋼SS304 | FCD45 |
| 13 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 14 | 止推墊圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 15 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 16 | 螺栓 | 不銹鋼SS304 | B8 |
| SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | 21/2" | 3" | 4" |
|---|---|---|---|---|---|---|---|---|---|---|---|
| D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
| L | 68 | 68 | 72 | 85 | 90 | 112 | 120 | 145 | 185 | 210 | 268 |
| H | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
| E | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
| 重量WT(g) | 400 | 405 | 640 | 890 | 1160 | 2195 | 2940 | 4865 | 7000 | 10700 | 19350 |
選型時請填寫《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司經營部訂購；
3、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
