VQ347F/Y手動V型球閥
 |
 |

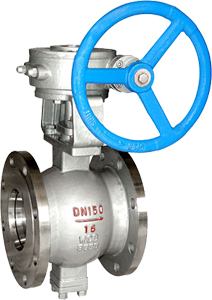

| VQ347手動V型球閥（法蘭式） |

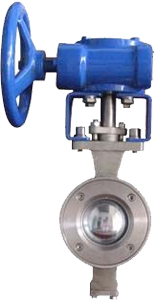

VQ377手動V型球閥（法蘭式） |
一、手動V型球閥 產品概述
上海禹滬公司的手動V型球閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的最佳控制特性結合成一體，既可用作控制調節閥，又可作關斷切斷閥。手動V型球閥其主要特點是：
（1）不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響；
（1）具有一個V型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性；
（3）防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯PTFE杯形或是O型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；
（4）當手動V型球閥關閉時，V型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，手動V型球閥特別適用于管線結垢凍結或含有纖維和顆粒固體場合。
二、手動V型球閥 性能規范
| 公稱壓力
PN(MPa) |
試驗壓力 |
適用介質 |
適用溫度 |
| 殼體試驗 |
密封試驗 |
| 1.6 |
2.4 |
1.76 |
水、油、氣及高粘度、含纖維、固體顆粒等介質 |
-28℃～550℃ |
| 2.4 |
3.75 |
2.75 |
| 4.0 |
6.0 |
4.4 |
| 應用規范 |
連接法蘭 |
JB79-59 GB20592-97 AMSI B16.5 |
| 檢驗和試驗 |
JB/T 9092-99 、API 598 |
三、手動V型球閥 零件材料
| 零件名稱 |
閥門材質 |
| 閥體、閥蓋 |
WCB |
CF8 |
| 密封圈 |
2Cr13+氮化 |
304+氮化 |
| 球體 |
2Cr13+硬格 |
304+硬格 |
| 閥座、閥桿 |
2Cr13 |
304 |
| 墊片 |
柔性石墨+不銹鋼 |
柔性石墨+不銹鋼 |
| 雙頭螺栓 |
35CrMoA |
1Cr18Ni9Ti |
四、手動V型球閥 產品選型
選型時請填寫《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司經營部訂購；
3、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
溫馨提示：如需詳細產品資料，請與本公司技術部或銷售部聯系，聯系電話021-51078175。
